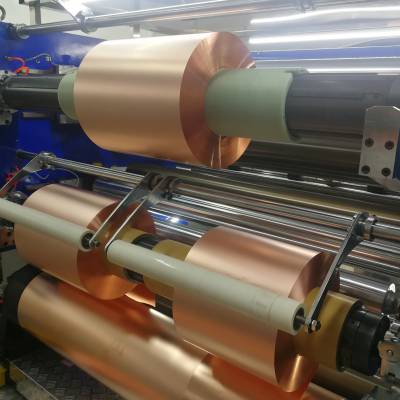

本设备适用于分切双面光锂电池电解铜箔及标箔。采用人机界面控制，通过编码器、PLC程序控制、伺服电机驱动执行以及各精密机械传动件的配合，以实现按客户需求达到无极精密控制、铜箔恒速稳定运行、铜箔锥度的修正以 及收放卷张力的调节。

1、本设备主要牵引驱动电机是采用变频齿轮减速电机，并配有抱闸功能。

2、收放卷轴亦为动力轴，通过伺服电机，配有减速机构。力矩调整方便、

降低操作难度。

3、本设备采用两种机型，A组类型是电机圆刀结构类型；B组类型是机械圆刀结构类型。电机圆刀结构用来分切6цm?40цm铜箔，机械圆刀用来分切40?100μm铜箔（注：设备用刀规格机型按客户选择，也可一机两用，两种用刀方式设在一台机型上）。

4、本设备配有左右各一台边料处理机。

设备的主要技术参数

1、机器车速:0?150m/mino（车速可按照客户要求来确定）

2、额定来料放卷幅宽:1380mm（辐面宽度1500mm）。

3、放卷轴向调节大于100mm,径向调节±10mm。

4、放卷直径:800mm。

5、收卷直径:650mm。

6、铜箔分切厚度范围：6цm?40цm

7、铜箔分切成品宽度范围：0?1450mm（按照客户要求）。

8、分切宽度偏差：0.1mm

9、收卷方式:上下双收卷，采用整体通键橡胶键式气帐轴，轴径为Φ75.5mm，Φ78.5mm。

10、两收卷张力可分别单独控制。

11、母卷重量:3000Kg。

12、分切形式：电机圆刀及机械圆刀分切。

13、下刀型式：电机圆刀釆用整体式槽辊、槽宽Imm,机械圆刀下切轴釆用组合式（机械下刀客户提供分切宽度数据）。

14、各传动轴静平衡：＜0.04Nm

15、分切机主体表面颜色：卖方提供卡，买方确认

16、各导辐面的圆柱度≤0.01mm,运转同轴度≤O.O1mm,表面粗度Ra≤0.01μm，各导辊之间平行度≤0.01mm。

17、收卷张力形式：由伺服系统控制

18、放卷张力形式：由伺服张力系统控制。

19、电动总功率：19kw。

20、电源电压：三相四线交流380V。

21、电源频率：50HZ。

22、气源压力：不低于0.7Mpa/cm2

23、整机总重量：5800kg。

24、整机占用空间尺寸：4000mm×4000mm×1800mm（长×宽×高）。

25、分切宽幅精度：±0.1mm。

26、收卷面精度：±0.1mm。

按买方的技术要求设计，并提供相关设计计算文件及其易损件图纸。按买方审核通过的设计资料进行制造，并提供相关的材料、部件、 组建、设备的材料质量证明书、合格证、使用说明书等。负责设备的安装、调试，直至通过合同的验收。
